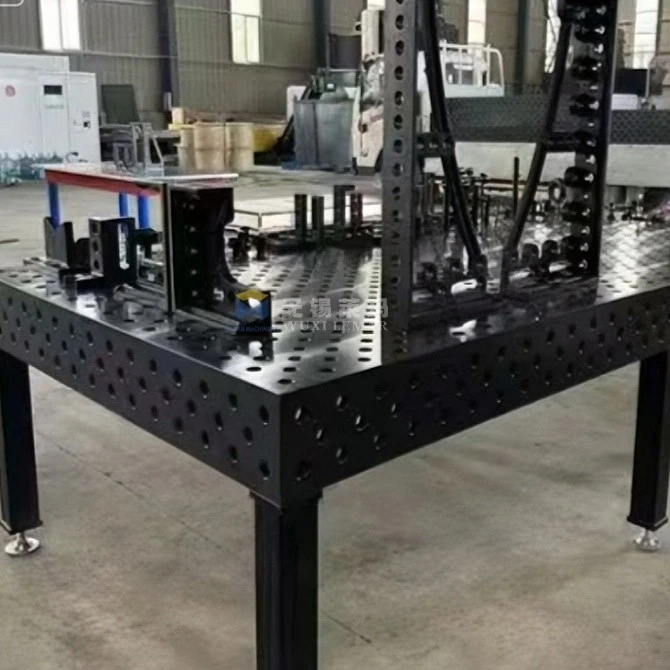

3D suvirinimo tvirtinimo platforma

 Lankstus ir universalus, vienas rinkinys pakeičia šimtus: Pritaikomas bet kokios formos ir dydžio ruošiniams (nuo mažų dalių iki didelių dalių, kurių skersmuo yra keli metrai), todėl nebereikia daug kartų projektuoti specialių tvirtinimo detalių ir sutaupyti 90 % įrankių sąnaudų.

 Greitas pakeitimas, įrankių sąranka atlikta per 15 minučių: tradiciniam įrankiui paruošti reikia kelių dienų / savaičių; Dabar naujas ruošinio tvirtinimas gali būti baigtas per 15 minučių, todėl perjungimo efektyvumas padidėja 80%.

 Didelio-tikslumo suvirinimas, matmenų stabilumas: padėties nustatymo tikslumas ±0,05 mm, valdoma suvirinimo deformacija, puiki serijinių produktų konsistencija, atitinkanti aukštus automobilių, aviacijos ir geležinkelių transporto pramonės reikalavimus.

 Visiškas 3D erdvinis padėties nustatymas, jokių aklųjų zonų: penkių-veidų sistema + 3D priedai leidžia nustatyti padėtį ir tvirtinti bet kuria X/Y/Z kryptimi. Sudėtingos konstrukcinės dalys gali būti visiškai suvirintos vienu užspaudimu, sumažinant antrines suspaudimo klaidas.

 Daugkartinio naudojimo, ilgas tarnavimo laikas: ketaus ir azotavimo procesas, atsparus dilimui-, smūgiams- ir šlakui-, įprastas tarnavimo laikas yra 10+ m., nereikalaujant jokių eksploatacinių medžiagų.

 Sąnaudų mažinimas ir efektyvumo didinimas su didele bendra grąža: sumažinkite įrankių projektavimo / gamybos / saugojimo išlaidas, sutrumpinkite gamybos ciklus, padidinkite pajėgumus ir susigrąžinkite išlaidas per 2–3 mėnesius.

Norėdami gauti išsamesnės informacijos, susisiekite su -Amy

 Pagrindinė informacija

 Medžiaga: pagrindinis srautas yra HT250/HT300 didelio stiprumo pilkasis ketus (arba Q355 plienas), atkaitintas ir natūraliai sendintas, kad būtų sumažintas dvigubas įtempis, todėl deformacija yra minimali; aukščiausios klasės -modelių paviršius apdorojamas azotavimu (kietumas HV600+), užtikrinantis atsparumą dilimui ir užkertant kelią suvirinimo šlako sukibimui.

 Skylių sistemos standartai (suderinama visame pasaulyje):

D28 (System28): skylės skersmuo φ28 mm, tarpas tarp angų 100 mm (pagrindinės, sunkios -apkrovos / dideli ruošiniai).

D16 (Sistema 16): angos skersmuo φ16 mm, tarpas tarp skylių 50 mm (lengvos -tikslios mažos dalys).

Tikslumas: plokštumas mažesnis arba lygus 0,05 mm/m, tarpo tarp skylių nuokrypis ±0,02 mm, pakartojamumas ±0,05 mm.

Įprasti dydžiai (išplečiami):

1000 × 1000 mm, 1200 × 1500 mm, 1500 × 2000 mm, 2000 × 4000 mm ir kt.

Galima naudoti penkias puses: standartinės skylės, tolygiai paskirstytos stalviršyje ir keturios pusės, palaikančios 3D surinkimą (X/Y/Z ašys).

 Standartiniai dydžiai
