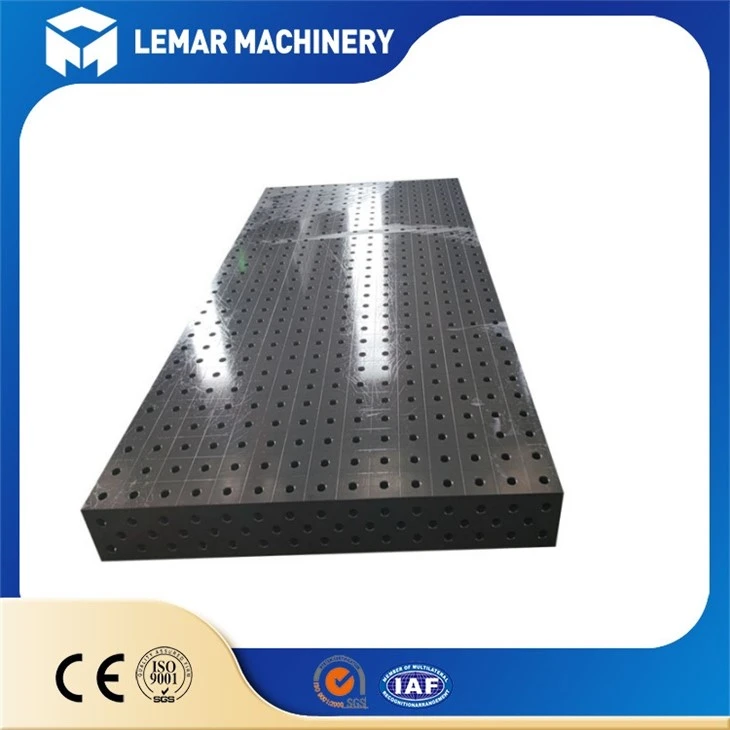

Skylių rašto suvirinimo tinklelio lentelė
Naudojimas: suvirinimas ir surinkimas
Procesas: CNC apdirbimas
Paviršiaus apdorojimas: normalus/nitriduotas
Tipas: 3D
Prekinis ženklas: Lemar
Produktų aprašymas
Skylių raštų suvirinimo tinklelio lentelė nurodo standartizuotą modulinį suvirinimo darbastalį. Jo paviršių sudaro tiksliai apdirbtas skylių tinklelis (paprastai išdėstytas įprastu kvadratu arba apskritimu), sudarantis standartizuotą „dviejų{1}} koordinačių sistemą“. Šios skylės naudojamos greitai ir tiksliai pritvirtinti įvairius standartizuotus spaustukus, nustatyti blokų, atraminių kaiščių ir tvirtinimo detalių vietą, taip sukuriant stabilius ir kartojamus suvirinimo įtaisus trijų-dimensijų erdvėje. Jis žymiai pagerina suspaudimo efektyvumą ir padėties nustatymo tikslumą atliekant mažų-partijinių,-įvairių suvirinimo operacijų skaičių ir yra pagrindinė įranga lanksčiai suvirinimo gamybai užtikrinti.
Didelės įmonės mastu
platus technologijos pritaikymas
aukštos-kokybiškos individualizuotos paslaugos
Aukštos kokybės
greitas pristatymas mūsų globad platintojams
pažangią įrangą
greitas pristatymas mūsų globad platintojams
profesionali komanda
greitas pristatymas mūsų globad platintojams
vieno{0}}sustabdymo sprendimas
greitas pristatymas mūsų globad platintojams
Gaminių serija
D16 serija
Skylės skersmuo (D): Φ16 mm (tolerancija φ16.065 - φ16,149 mm)
Skylės žingsnis: 50±0,05 mm
Tinklelio linijos: 50×50 mm
Padėties nustatymo tikslumas: ±0,05 mm
Šoninis aukštis: 100mm/150mm
Plokštumas: mažesnis arba lygus 0,1 mm/m
Statmenumas: 0.05mm/200mm
Paviršiaus kietumas: HRC45 (po azotavimo)
Paviršiaus šiurkštumas: Ra3,2μm
D28 serija
Diafragma (D): Φ28 mm (tolerancija φ28.065 - φ28,149 mm)
Atstumas tarp skylių: 100±0,05 mm
Tinklelio linijos: 100 × 100 mm
Padėties nustatymo tikslumas: ±0,05 mm
Šonų aukštis: 200 mm
Plokštumas: mažesnis arba lygus 0,1 mm/m
Statmenumas: 0.05mm/200mm
Paviršiaus kietumas: HRC42-52 (po apdorojimo azotavimu)
Paviršiaus šiurkštumas: Ra3,2μm
Skirtumas nuo panašių produktų
Palyginti su T-plyšinio suvirinimo stalais: skylių-schemos suvirinimo stalai siūlo lankstesnį užveržimą (360 laipsnių padėtis be aklųjų dėmių), skylės mažiau užsikemša (T-angose lengvai kaupiasi suvirinimo šlakas), o priežiūra yra paprastesnė. Trūkumas yra tas, kad sunkiųjų -apkrovų prispaudimo jėga yra šiek tiek mažesnė nei T-plyšinių stalų (tai galima kompensuoti hidrauliniais spaustukais).
Palyginti su įprastomis suvirinimo plokštėmis: skylių{0}}schemos suvirinimo stalams nereikia specialių įrankių, jie pagerina suspaudimo efektyvumą daugiau nei 60 % ir pasižymi didesniu tikslumu. Trūkumas yra šiek tiek didesnė pradinė investicija, tačiau bendra kaina yra mažesnė ilgalaikėje perspektyvoje (daugiau nei 1 metus), nes sutaupoma įrankių ir darbo jėgos.
Palyginti su aliuminio profilių suvirinimo stalais: skylių-schemos suvirinimo stalai turi didesnę apkrovą-atlaikomąją galią ir didesnį atsparumą dilimui, todėl jie tinkami metalo suvirinimui. Aliuminio profilio stalai tinkami tik lengvam nemetaliniam surinkimui, todėl nėra konkurencinio konflikto.
Individualūs sprendimai
Standartinis skylių raštų suvirinimo tinklelio stalas patenkina 80% bendrųjų poreikių. Pritaikymas yra labai svarbus norint įtraukti didelius klientus, o galimos tinkinimo parinktys yra standartiniai, techniškai įmanomi sprendimai be jokių techninių kliūčių:
1. Stalviršio tinkinimas: nestandartiniai matmenys (pvz., 1500 × 2000 mm, 2000 × 3000 mm), mišrūs skylių raštai (vietinis 50 × 50 mm tikslumo plotas + 100 × 100 mm standartinis plotas), rezervuotos įrankių skylės / padėties nustatymo grioveliai (bet koks stalviršio pavadinimas)
2. Skylės tipo pritaikymas: ne{1}}standartinis skylės skersmuo (pvz., Φ20 mm), pilnas sriegiuotų skylių išdėstymas, įdėtos nerūdijančio plieno apsauginės movos (dėl{5}}dėvėjimuisi linkusių skylių, dažnai užspaudžiant, prailginant stalviršio tarnavimo laiką)
3. Konstrukcijos pritaikymas: paaukštintos kojelės (didelių ruošinių suvirinimui), pagrindas su stalčiais/sandėliavimo skyreliais, stalviršis su T-angomis (suderinamas su T-spaustukais, išplečiamos suspaudimo galimybės)
4. Funkcijų pritaikymas: su šlako surinkimo padėklu + dulkių šalinimo sąsaja (tinka Europos ir Amerikos klientams, turintiems aukštus aplinkosaugos reikalavimus), su hidrauliniu kėlimu/sukimu (tinka sudėtingiems ruošiniams, kuriems reikalingas 360 laipsnių suvirinimas), su anti-statine danga (tinka elektroninės įrangos lakštinio metalo suvirinimui)
5. Priedų pritaikymas: tinkami specialūs tvirtinimo elementų rinkiniai (sukonfigūruoti pagal kliento ruošinio tipą, pvz., V-blokai + besisukantys vamzdžių suvirinimo įtaisai), pritaikyta pakuotė (eksportuoti medinės dėžės / dėžės, spausdintos etiketės / anti -nukritimo ženklai)
Paslaugos po-pardavimo planas
Garantinis laikotarpis: Pakopinė garantija pagrindiniams komponentams – stalviršis (S355JR / kalusis ketus): 2- metų nemokama garantija (nemokamas remontas / keitimas dėl deformacijos, skylių susidėvėjimo ir paviršiaus sluoksnio nusilupimo dėl ne-žmogaus padarytos žalos); Pagrindas/kojos: 1 metų nemokama garantija; Gnybtai/priedai: nemokama 6 mėnesių garantija (nemokamas nuplėštų sriegių pakeitimas arba lūžimas dėl ne žmogaus padarytos žalos).
Garantijos aprėptis: neapima žmogaus sukeltos žalos (pvz., smūgio, pjovimo, perkrovos), natūralaus nusidėvėjimo (pvz., nedidelio skylių susidėvėjimo įprasto naudojimo metu) ir transportavimo žalos (žala nepatvirtinta gavus).
Po-pardavimo atsakymo: į užklausas bus atsakyta per 24 valandas šalies viduje ir 48 valandas tarptautiniu mastu, nuotoliniu būdu nurodant nuotraukas / vaizdo įrašus; iškilus didelėms problemoms (pvz., didelės stalviršio deformacijos) klientai užsienyje gali pasirūpinti, kad vietiniai partnerių paslaugų teikėjai taisytų vietoje-, arba gauti nemokamas atsargines dalis, kurių pristatymo išlaidas padengiame mes (išskirtinai dideliems{5}}perkantiems klientams).
Vertė-Pridėta po-Pardavimo paslauga: Nemokama techninė konsultacija visą gyvenimą (pvz., gnybtų derinimas, ruošinio tvirtinimo sprendimai); pasibaigus garantiniam laikotarpiui, detalių/stalviršių remonto paslaugos bus teikiamos savikaina, neapmokestinant darbo ar techninių mokesčių.
Dokumentacijos palaikymas: Siuntoje yra dvikalbiai (kinų ir anglų k.) instrukcijų vadovai, montavimo vaizdo QR kodai ir spaustukų naudojimo pamokos. Užsienyje esantys klientai gali bet kada nuskaityti QR kodus, nereikalaujant jų atskirai.
Priėmimo kriterijai ir bandymo metodai
1. Pagrindiniai priėmimo kriterijai (atitinkantys sutartį / citatą)
Stalviršio matmenų tolerancija: ± 1 mm (ilgis / plotis), ± 0,5 mm (storis)
Plokštumas: standartinis tipas, mažesnis arba lygus 0,2 mm/m², tikslumo tipas, mažesnis arba lygus 0,1 mm/m²
Atstumas tarp skylių: mažesnis arba lygus ±0,05 mm (tikslaus tipo), mažesnis arba lygus ±0,1 mm (standartinis tipas)
Paviršiaus apdorojimas: Jokio dažų nusilupimo, nitrido sluoksnio atsiskyrimo, lygios skylių sienos be įbrėžimų ar deformacijų
Priedai: spaustukai/varžtai nerūdija-ir be nuplėštų sriegių, reguliuojamos kojelės juda sklandžiai
2. Paprasti testavimo metodai (pakanka pagrindinių kliento pateiktų įrankių)
Plokštumas: gulsčiuką naudokite skirtingose stalviršio padėtyse; burbulas yra centre rodo atitiktį. Siekiant didelio tikslumo reikalavimų, ciferblato indikatorius + magnetinis pagrindas gali būti naudojamas testavimui išilgai X/Y ašių; vertės svyravimas turi būti tolerancijos ribose.
Atstumas tarp skylių / skersmuo: atsitiktinai patikrinkite daugiau nei 10 skylių padėčių naudodami nonijinį slankmatą / mikrometrą, paimkite vidutinę vertę; joks reikšmingas nukrypimas nerodo atitikimo.
Paviršiaus kietumas: bus pateikta kietumo bandymo ataskaita (pridedama kartu su siunta); klientams nereikia atlikti savo bandymų. Ataskaitoje pateikiami bandymų rezultatai.
