Antideformacinis suvirinimo stalas, skirtas suvirinimui
Naudojimas: suvirinimas ir surinkimas
Procesas: CNC apdirbimas
Paviršiaus apdorojimas: normalus/nitriduotas
Tipas: 3D
Prekinis ženklas: Lemar
produkto pristatymas
Antideformacinio suvirinimo stalas suvirinimui

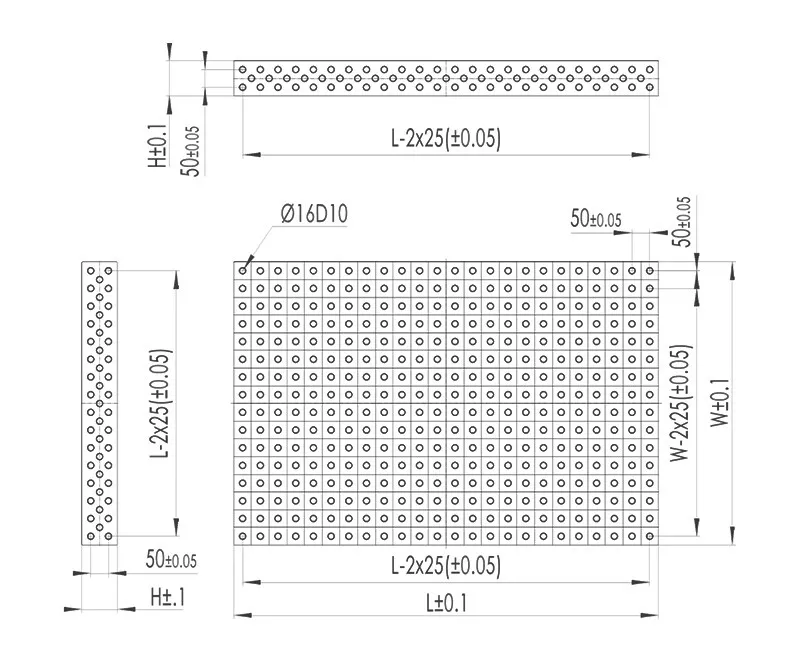

D16 suvirinimo lentelė
Skylės skersmuo: Φ16 mm (H7 tikslumo tolerancija)
Skylės centro atstumas: 50 mm × 50 mm
Stalo storis: 150 mm / 200 mm
Stalo medžiaga: HT300 didelio stiprumo{1}}ketus / Q355
Terminis apdorojimas: dirbtinis senėjimo streso mažinimas, atkaitinimas aukštoje{0}}temperatūroje
Paviršiaus apdorojimas: tikslus frezavimas ir šlifavimas, nitridavimas neprivalomas
Plokštumas: 0,05–0,1 mm/m
Pakartojamumas: ±0,02 mm
Vienoda keliamoji galia: 2–3 tonos/㎡
Stalo aukštis: 620 mm (su atrama)
d28 suvirinimo lentelė
Skylės skersmuo: Φ28 mm (H7 tikslumo tolerancija)
Skylės centro atstumas: 100 mm × 100 mm
Stalo storis: 150 mm / 200 mm
Stalo medžiaga: HT300 didelio stiprumo{1}}ketus / Q355
Terminis apdorojimas: Dirbtinis senėjimas + natūralus senėjimas, puikiai pašalina vidinį stresą
Paviršiaus apdorojimas: tikslus frezavimas, azotinis grūdinimas pasirinktinai
Plokštumas: 0,05–0,1 mm/m
Pakartojamumas: ±0,03 mm
Vienoda keliamoji galia: 5–10 tonų/㎡
Stalo aukštis: 620 mm (su atrama)
Siūlome kitų tipų suvirinimo stalus,{0}}pvz., aštuonkampius suvirinimo stalus, reguliuojamo aukščio{1}}suvirinimo stalus ir kt. Jei jums reikia kitokio tipo suvirinimo stalo, susisiekite su mumis ir praneškite mums apie jūsų konkrečius reikalavimus.
Taip pat siūlome ir kitų tipų suvirinimo aparatus. Jei jums jų reikia, susisiekite su manimi.
Šviestuvai ir priedai
Suvirinimo stalo tvirtinimo priedai, skirti tiksliam surinkimui
Pasirinkite planą, kuris jums labiausiai tinka.
Tvirtinimo tvirtinimo detalės
Spiralinis gnybtas / slėgio gnybtas
F-Užspausti / Įdėkite spaustuką
C-Gnybtas / didelio apkrovimo C-spaustukas
T-Išpjovos gnybtas ir slėgio plokštė
Padėties nustatymo įrankiai
Dešinysis kampinis laikiklis / 90 laipsnių vietos nustatymo kvadratas
Plokščias vietos nustatymo blokas / stabdymo blokas
V-Blokas (vamzdžiui ir apvaliam strypui)
Reguliuojamas kampo lokatorius
Tvirtinimo ir sujungimo dalys
Greito fiksavimo kaištis (D28 / D16)
Palaikymo blokas / tarpiklio blokas
Reguliuojamo aukščio atrama
Stalo jungiamoji plokštė
Pagalbiniai priedai
Magnetinio suvirinimo laikiklis
Apsauginis-aptaškymas / apsauginė rankovė
Rankena ir išlyginimo pėdos

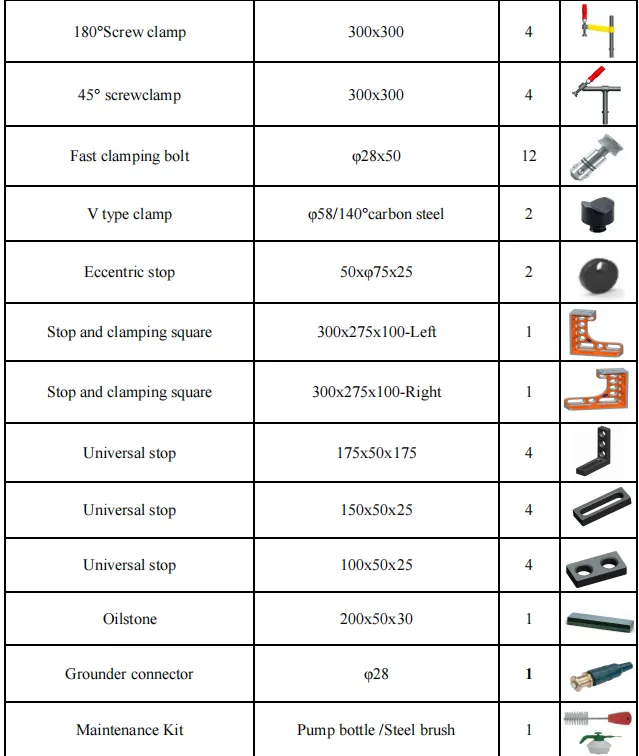

Aksesuarų komplektas
Siūlome kelis priedų rinkinius. SET1 yra pagrindinė versija. Jei reikia kitų priedų rinkinių, susisiekite su manimi. Parinksime jums tinkamą komplektą pagal jūsų poreikius.
Struktūra ir specifikacijos
|
NE. |
Produkto tipas |
Dydis (mm) |
Darbinio paviršiaus kietumas |
|
1 |
3D plieno / ketaus suvirinimo stalas |
1000x1000 |
HB170–240 |
|
2 |
1000x1200 |
HB170–240 | |
|
3 |
1000x1500 |
HB170–240 | |
|
4 |
1000x2000 |
HB170–240 | |
|
5 |
1500x1500 |
HB170–240 | |
|
6 |
2400x1200 |
HB170–240 | |
|
7 |
3000x1500 |
HB170–240 | |
|
8 |
4000x2000 |
HB170–240 | |
|
9 |
2D plieno / ketaus suvirinimo stalas |
1000×1000 |
HB170–240 |
|
10 |
1200×1200 |
HB170–240 | |
|
11 |
1500×1500 |
HB170–240 | |
|
12 |
2000×1000 |
HB170–240 |
Pirkimo patarimai: aukščiau pateikti dydžiai yra mūsų standartiniai dydžiai. Be to, siūlome pritaikymo paslaugas. Jei reikia kitų dydžių, susisiekite su manimi.
Produkto vaizdo įrašas
Pagrindinės funkcijos
1.Slopinti ruošinio suvirinimo deformaciją
- Tvirta atrama: užtikrina stabilią ruošinio atramą per visą jo ilgį / plotą, apsaugodama nuo deformacijos, sukimosi ir nuskendimo dėl karščio.
- Tikslus padėties nustatymas: T-plyšiai ir spaustukai užtikrina tvirtą suspaudimą, kontroliuoja suvirinimo poslinkį iki 1 mm arba lygiu ir sumažina šiluminės deformacijos poslinkį.
- Įtempių sklaida: vienoda atrama sumažina lokalizuotą įtempių koncentraciją, sumažindama po-suvirinimo ištiesinimo ir perdirbimo greitį.
2.Prieinamumas
- Atliekų šalinimo anga: palengvina suvirinimo šlako ir purslų pašalinimą.
- Įžeminimo gnybtas: užtikrina suvirinimo saugumą ir stabilią srovę.
- Modulinis sujungimas: kelių{0}} platformų derinys, pritaikomas dideliems ruošiniams (iki dešimčių metrų).

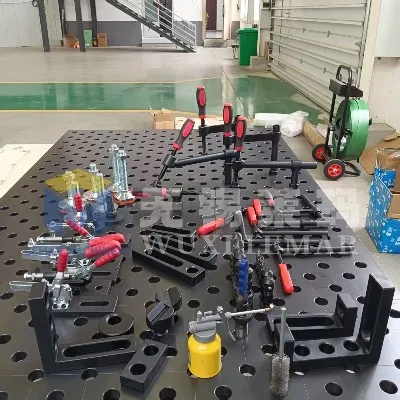

Gaminių nuotraukos
Produkto kokybės sertifikatas
Poveikis gamybos efektyvumui ir sąnaudoms
Antideformacinio suvirinimo stalas suvirinimui
- Sutrumpintas kalibravimo laikas: dėl minimalios ruošinio deformacijos nereikia atlikti liepsnos ar mechaninio kalibravimo, todėl sutaupoma daug darbo ir laiko.
- Padidintas įrankių universalumas: vienas tvirtinimo elementų rinkinys gali būti pritaikytas įvairiems šios platformos gaminiams, todėl nereikia dažnai keisti įrankių.
- Sumažintas defektų dažnis: matmenų stabilumas pašalina tokias problemas kaip netinkamos skylės ir rėmo iškraipymas surinkimo metu.
- Pailgintas įrankio tarnavimo laikas: stabili platforma užtikrina tolygų įtempių pasiskirstymą suvirinimo aparatuose, suvirinimo degikliuose ir įtaisuose, sumažindama žalos riziką.
